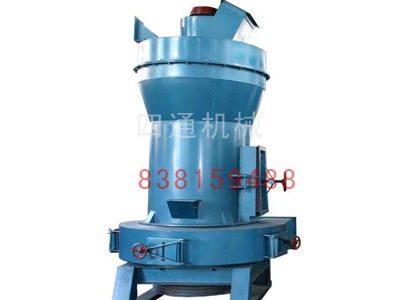

高压微粉磨是一种超细粉碎机,该磨粉设备简称高压磨,可用于超细磨重晶石、石灰石、陶瓷、矿渣等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿山、冶金、化工,建材等行业280多种物料的高细制粉加工,成品粒度在80-425目范围调节(最细1000目)。
高压微粉磨性能特点
1、高压微粉磨与气流磨相比适用范围更大。
2、高压微粉磨与其它同类磨机相比,雷蒙磨磨辊对物料的碾压力在高压弹簧的作用下提高800-1200Kg。
3、节能。在产量和细度相同的情况下,系统能耗仅为气流磨的三分之一。
4、投资小,收益高。在产量和细度相同的情况下,高压微粉磨价格仅为气流磨的八分之一。
5、进料粒度大,出料一次性平均粒径可达到6.5um的超细粉。
6、重叠式多极密封研磨装置,密封性能好。
7、高压微粉磨除尘效果完全达到国家粉尘排放标准。
高压微粉磨结构特征
高压微粉磨主要由主机,鼓风机,超细度分析机,成品旋风积粉器,布袋除尘器及连接风管管道等组成,根据用户需要可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。在微粉磨研磨室内,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联结,压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上,以横担轴为支撑点,靠弹簧压力使磨辊紧紧压在雷蒙磨磨环内圆表面上,当电机通过传动装置转动时,装在铲刀架上的铲刀与磨辊同步转动,磨辊在磨环内圆表面上
高压微粉磨型号及技术参数
| 微粉93 Micropowder93 | 微粉90 Micropowder90 | 微粉86 Micropowder86 | 微粉75 Micropowder75 | 磨粉65 Micropowder65 | ||
进料粒度(毫米) | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 | ||
成品粒度(毫米) | 0.125-0.010 | 0.125-0.010 | 0.125-0.010 | 0.125-0.010 | 0.125-0.010 | ||
不同物料班产量 | 1-21 | 1-20 | 0.5-12 | 0.3-8 | 0.2-8 | ||
中心轴转速(转/分) | 160 | 160 | 160 | 160 | 180 | ||
磨环内径(mm) | 1006 | 973 | 907.5 | 865 | 725 | ||
磨辊直径(mm) | 300 | 300 | 270 | 260 | 210 | ||
磨辊与磨环高度(mm) | 160 | 160 | 150 | 150 | 150 | ||
主机电机(KW) | y225m-8-30 | y225m-8-30 | y225m-8-22 | y225m-8-18.5 | y225m-8-15 | ||
风机电机(KW) | y160E-2-22 | y180m-4-22 | y160L-4-15 | y160L-4-15 | y160L-4-11 | ||
分析器电机(KW) | y112m-4-3 | yc20-4A-3 | yc120-4A-3 | yc120-4A-3 | yc120-4A-3 |
