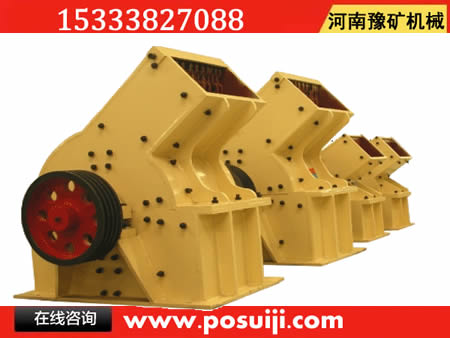

锤式破碎机用途
锤式破碎机用于破碎各种中硬且磨蚀性弱的物料,其物料的抗压强度不超过100MPa,含水率小于15%。被破碎物料为煤、盐、白堊、石膏、砖瓦、石灰石等。还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料以回收石棉纤维等等。
此外,锤式粉碎机不仅可用于破碎生产线,制砂生产线,也可在选矿生产线中替代圆锥式破碎机。
锤式破碎机工作原理
电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出,大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨, 最后通过筛板排出机外。
锤式破碎机分类
锤式破碎机可分为单转子(单轴式)和双转子(双轴式)两种。单转子又可分为不可逆式和可逆式两种。若按锤子排数多少分,又可分为单排式和多排式。
锤式破碎机结构
锤式破碎机由箱体、转子、锤头、反击衬板、筛板等组成。
锤式破碎机特点
1.工作锤头,采用新工艺铸造,具有耐磨、耐冲击;
2.可据客户要求,调节需要的粒度;
3.锤破机体结构密封,解决了破碎车间的粉尘污染和机体漏灰问题;
4.整体设计造型美观、结构紧凑,易损件少,维修方便等优点,是升级换代产品;
锤式破碎机技术参数
型号规格 | 给料粒度 (mm) | 出料 粒度 (mm) | 生产能力 (m3/h) | 电机 | 总重量(t) | 外形尺寸 (长×宽×高)(mm) |
功率(kw) | ||||||
PCΦ400×300 | ≤200 | ≤25 | 5-10 | 11 | 0.8 | 900×670×860 |
PCΦ600×400 | ≤250 | ≤30 | 10-22 | 22 | 2.26 | 1200×1050×1200 |
PCΦ800×600 | ≤250 | ≤35 | 18-40 | 55 | 4.8 | 1310×1180×1310 |
PCΦ1000×800 | ≤350 | ≤35 | 25-50 | 75 | 5.9 | 1600×1390×1575 |
PCΦ1000×1000 | ≤350 | ≤35 | 30-55 | 90 | 8 | 1800×1590×1775 |
PCΦ1250×1250 | ≤350 | ≤35 | 35-65 | 132 | 14 | 2060×1600×1890 |
PCΦ1400×1400 | ≤350 | ≤35 | 50-100 | 280 | 32 | 2365×1870×2220 |
PCΦ1600×1600 | ≤350 | ≤35 | 100-150 | 480 | 37.5 | 3050×2850×2800 |
